今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压电石油管道管线接头; 2-脸上很油阀; 3-脸上很油阀块; 4,14-进油广西顶博发电机组制造; 5-套简; 6-液压泵; 7-液压泵拉簧; 8-油门连接杆;  9-自动调节臂; 10-凸轮机构轴; 11-固定的接盘; 12-石油管道泵偏轴轮; 13-石油管道泵; 15-放油螺塞; 16-手液压油泵;  17-驱动下载盘; 18-从动盘; 19-结构件; 20-滑套; 21-调准拉簧; 22-用油量调准广西顶博发电机组制造; 23-怠速限位器开关广西顶博发电机组制造; 24-稳定限位器开关广西顶博发电机组制造; 25-调速器器手柄; 26-调速器器拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体制动器总成的最主要效果是要确保提供的油开启时期的精准性，这对于多缸柴油密度机而言的，必须要确保各缸提供的油时期的同样性。起要确保用的连接是滚轴下面到调整垫铁上空间图形的宽度H。当喷真空泵气缸轴小齿轴与曲轴小齿轴取决于地理位置必要时，H越大，轴向柱塞泵封进油孔的时期尽早，提供的油开启时期也尽早。不然的话，H越小，提供的油开启时期越推迟。故此要基于的设计和检测推算适当的滚轴体运行宽度H，以要确保提供的油开启时期的精准性。

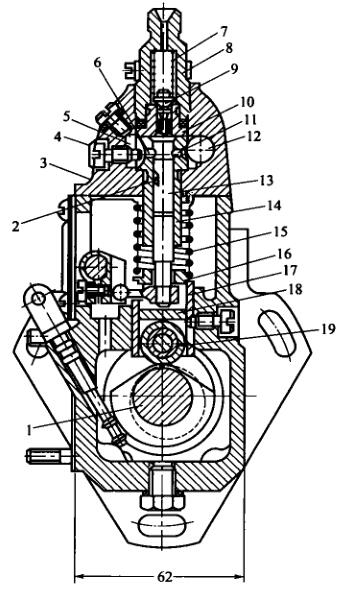

1-气缸轴; 2-齿轮泵斜槽; 3-泵盖; 4-追踪定位螺柱; 5-回油道; 6-回油孔; 7-冒油阀弹黄; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵弹黄; 16-弹黄座; 17-挺柱体:; 18-混凝土垫块; 19-滚轴

  对于那些多缸机，各分泵的H值应问题。变动垫件在喷高压油泵量产时均已调好，不得随便交换。垫件是用耐腐建筑材料做成相结行热操作以增进坚硬程度，从而运用中不可以划痕。如长时运用后划痕较多，可换面运用。

  喷真空泵泵体分横竖多台分，喷真空泵上体适主要用于连接液压泵泵偶件及脸上出油阀偶件，私处适主要用于连接轴承轴、压轮体和输真空泵等。泵体前侧太平洋沿岸还有检视窗孔，方能查检和调整助力泵量。下端有检视润滑油面的检视孔。喷真空泵上体含有每条油道，与各液压泵泵套筒山外的圆形油槽共通。圆形油槽则与液压泵泵套筒上的进、回油孔共通。由输真空泵供来的高压油经由进输油管接线头接线头开始油道中。油道中的柴油机车机发动机工作压力由装在回输油管接线头接线头内的回油阀控住，一让持续在5～10kPa区间内。液压过低，在液压泵泵下进行时，柴油机车机发动机是不能飞速经由进油孔开始液压泵泵上端油腔。当剩余油假如你而使液压提升时，剩下的柴油机车机发动机会顶开回油阀流入了柴油机车机发动机细滤器中。
